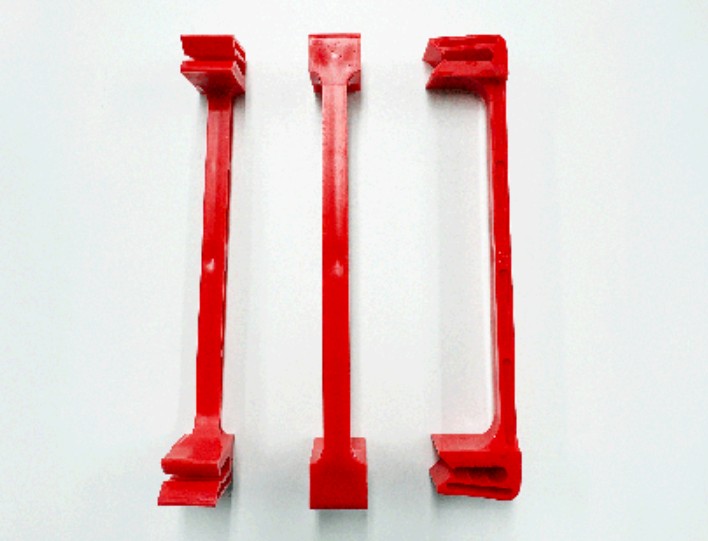

ワイヤーメッシュ重ね継手用スペーサー パッチン-leye（パッチンアイ） 線径φ6・重ね継手150mm専用
コンクリート工事におけるワイヤーメッシュの配筋作業で、「重ね継手の長さが足りない」「人によって施工品質がバラバラになる」といった課題を抱えていませんか？
「パッチン-leye」は、取り付けるだけで誰でも簡単に規定の重ね継手を確実に確保できる新発想のスペーサーです。
【パッチン-leye（アイ）は、重ね継手を確実に確保します】
・ワイヤーメッシュφ6×100目の場合 重ね継手 1目半
・ワイヤーメッシュφ6×150目の場合 重ね継手 1目
施工品質を劇的に向上させる確かな理由
この製品は、建築工事標準仕様書（JASS5）や公共建築工事標準仕様書に基づいた、規定の重ね継手150mmに対応しています。
確実なエビデンスに基づいた設計により、配筋検査の合格率を高め、構造物の信頼性を担保します。
従来の目視やメジャーによる計測に頼る方法と比較して、本体をはめ込むだけで位置が決まるため、熟練の職人でなくても、専門外の作業員でも均一な品質で施工が可能です。
さらに、結束前のワイヤーメッシュのズレを防止する機能も備えており、作業効率も大幅に向上します。
現場での活用事例

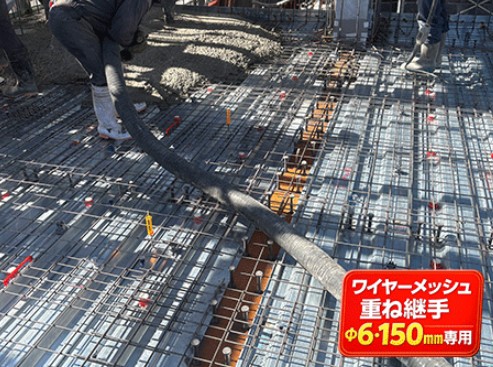

- 公共建築工事や大規模な土間コンクリート打設現場に
- 厳しい品質管理が求められる現場でも、赤い本体が目立つため配筋検査や監理、工事写真での確認が容易になります。
- 経験の浅い作業者が多い現場の品質平準化に
- 「敷設して、パッチンとはめるだけ」の単純作業になるため、ヒューマンエラーによる継手不足を防ぎます。
製品仕様と取り付けの目安
| 項目 |
内容 |
| 適合ワイヤーメッシュ |
φ6-100mm目重ね／継手1目半（φ6-150mm目／重ね継手1目） |
| 素材 |
ポリプロピレン |
| 使用温度 |
-10℃まで |
| 入数 |
5ヶ入小袋 / 100ヶ入箱 |

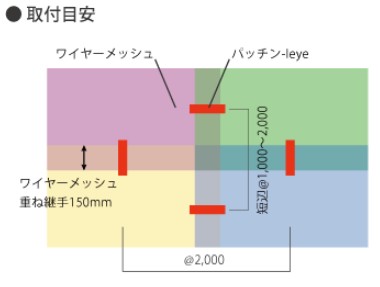

取付数量の目安（1㎡あたり）
- ワイヤーメッシュ 1m × 2m： 約1.5個/㎡（長辺@2,000、短辺@1,000）
- ワイヤーメッシュ 2m × 4m： 約0.5個/㎡（長辺@2,000、短辺@2,000）
※コンクリート被り確保のためのスペーサーは、パッチン-leye（アイ）から500mm程度離して設置してください。
簡単3ステップ施工

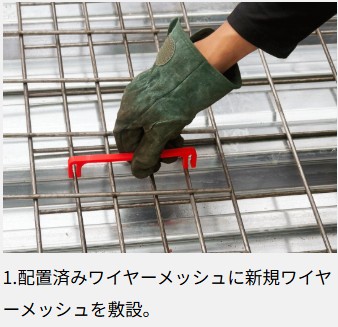

1. 配置済みワイヤーメッシュに新規メッシュを敷設します。

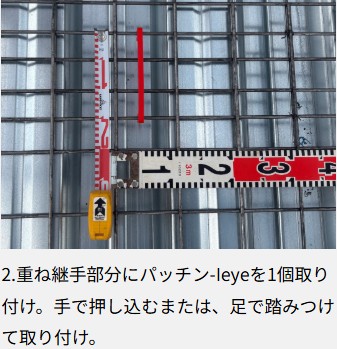

2. 重ね継手部分に本製品を取り付け、手で押し込むか足で踏みつけて固定します。

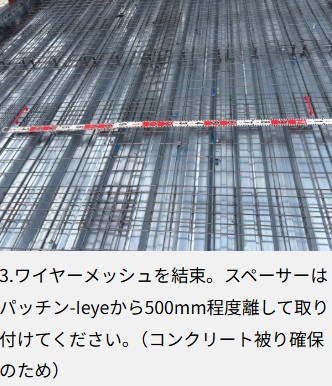

3. ワイヤーメッシュを結束して完了です。
＞詳しい特設サイトはこちらから！
販売元：日本仮設株式会社
特許申請中
